Treinamento com mangueira de nível

Data: 05/10/2010

Objetivo: Aprender a fazer um levantamento altímétrico com mangueira, a partir do nível de água em pontos de altimetria diferentes, para possibilitar o traçado da rede de esgoto.

Resumo:
A equipe recebeu um treinamento da profa. Júnia Ferrari para aprender a utilizar a mangueira de nível para realizar o levantamento altimétrico, que auxiliará no traçado da rede de esgoto.

Treinamento com a mangueira de nível

Segunda assembleia com moradores

Data: 25/09/2010

Objetivo: Discutir com os moradores questões relacionadas ao lixo, esgotamento sanitário e drenagem pluvial.

Resumo:
A assembleia com a Comunidade foi realizada sábado a tarde na Irmã Dorothy 1, e contou com a participação de 24 pessoas. A equipe não produziu cartazes para divulgar esta reunião, sendo a convocação dos moradores responsabilidade dos coordenadores.

O grupo Diálogos apresentou cartazes e uma maquete que ilustravam as questões referentes aos problemas de esgoto, lixo e drenagem na Comunidade. Os cartazes utilizados na reunião ajudaram a ilustrar a discussão, mas não foram essenciais, já a maquete foi importante para auxiliar os moradores no entendimento do funcionamento da rede de esgoto. O mapa georreferenciado, resultado do levantamentos com GPS, foi apresentado na reunião e os moradores ajudaram a equipe na discussão sobre direcionamento da rede de esgoto e na marcação de pontos da Copasa não identificados.

Apresentação do cartaz sobre saneamento

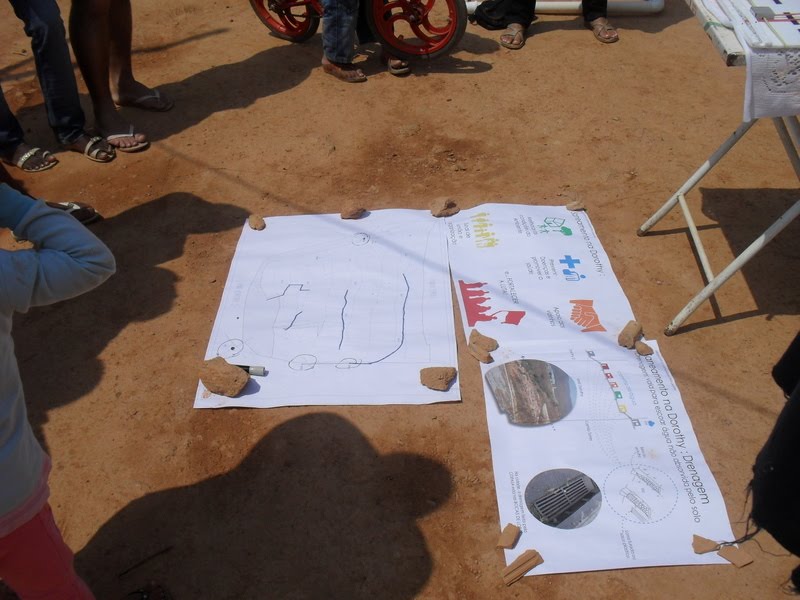

Cartazes e mapa apresentados na reunião

Apresentação da maquete na reunião

Moradores acompanhando as discussões

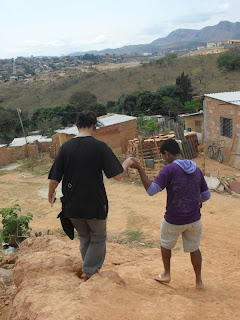

Morador acompanhando a equipe na localização de novos pontos da rede de esgoto

Ao final, ficou acordado que os moradores se organizarão em grupos por rua para discutir, comprar e executar a rede coletiva de esgoto, enquanto o grupo Diálogos ficará responsável pelo cálculo, orçamento, traçado e dimensionamento da rede. Todo o material produzido ficou com os moradores para ser fixado em um local de boa visibilidade, na Comunidade Irmã Dorothy 1, para reforçar diariamente o compromisso dos moradores com essas questões.

Terceira reunião de preparação para a assembleia com moradores

Data: 20/09/2010

Objetivo: Organizar as informações discutidas sobre a questão do esgoto, lixo e drenagem e estruturar a reunião com os moradores da Comunidade Irmã Dorothy 1.

Resumo:
A assembleia com os moradores foi estruturada a partir de três pontos: lixo, esgoto e drenagem. O grupo deverá utilizar uma maquete para exemplificar diferentes possibilidades do sistema de esgoto com PVC de acordo com o diâmetro dos tubos. As demais discussões deverão ser apresentadas em cartazes. O grupo deverá também dar um retorno aos moradores do que já foi realizado na comunidade e o resultado dos levantamentos realizados.

Maquete representando a vala drenante para água pluvial

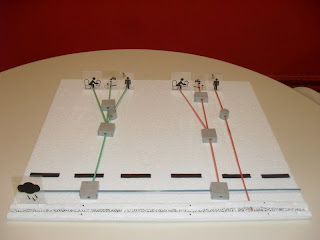

Maquete representando as opções de tubos e caixas de passagem

A equipe do Diálogos deverá alertar os moradores sobre os riscos do acúmulo de lixo para a saúde e legitimação da ocupação. A solução para o problema deverá ser sugerida pelos próprios moradores. Sobre o esgoto, a equipe ainda não entrará em detalhes técnicos sobre o funcionamento do sistema, já que as discussões continuam, mas apresentará algumas possibilidades de direcionamento das águas (pia, sanitário, chuveiro e tanque), de acordo com o diâmetro dos tubos. O grupo deverá salientar a importância do sistema de esgoto para a saúde dos moradores, a preservação do meio ambiente, o fortalecimento do espírito coletivo e consequentemente o fortalecimento da luta pelo terreno. Serão apresentadas vantagens, desvantagens e custo de sistemas como fossa negra, fossa séptica e tubulação de PVC. O grupo ainda deverá consultar os moradores sobre a possibilidade de desentupir o ponto da Copasa localizada próximo a entrada da ocupação e informar que as valas já cavadas serão utilizadas. Os trechos de esgoto existentes serão respeitados, mas não serão utilizados por serem pontuais e não permitirem conexão com a rede coletiva. Para a drenagem, serão discutidas soluções de vala drenante e desvio da água das encostas.

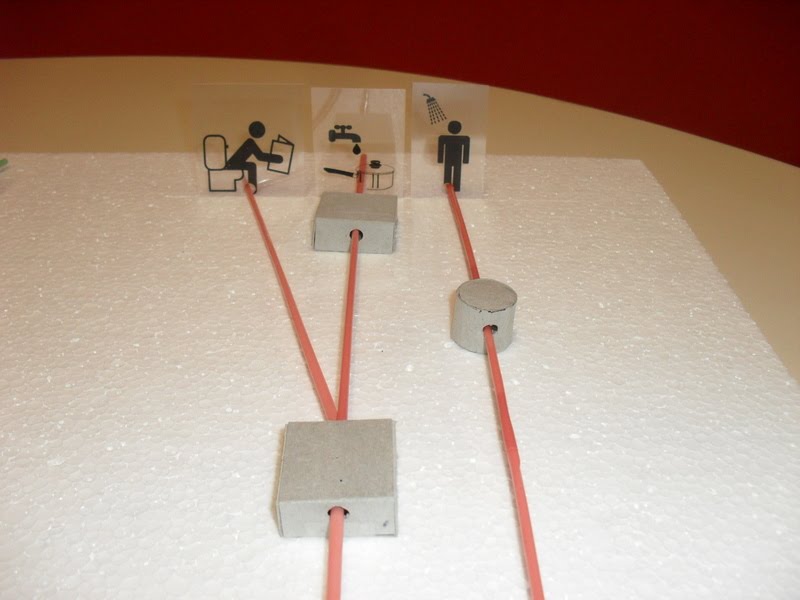

Tubo de 100mm – rede principal recebendo águas do vaso e da pia

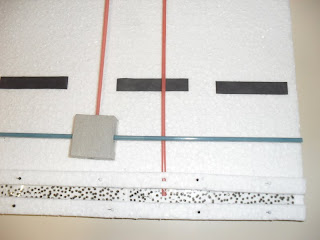

Tubo de 100mm – vala drenante recebendo águas do chuveiro e do tanque

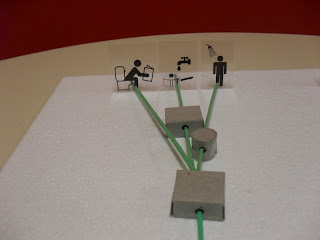

Tubo de 150mm – rede principal recebendo águas do vaso, pia, chuveiro e tanque

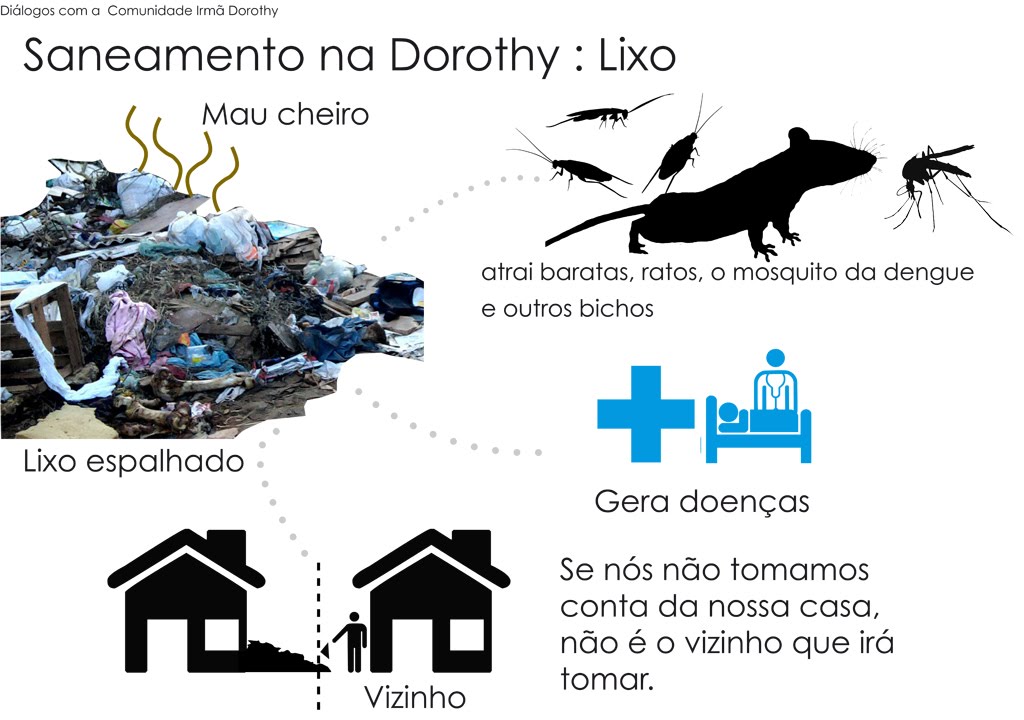

Cartazes elaborados

Levantamento do esgoto existente

Data: 17/09/2010

Objetivo: Identificar o que da rede de esgoto já foi feito dentro da ocupação, quais são os limitadores e possibilidades.

Resumo:
Verificamos que o poço de visita da Copasa próximo à entrada da Dorothy não poderá ser usado por estar totalmente entupido. A maioria dos moradores possuem fossa e o esgoto de aproximadamente 4 casas foi conectado à rede da Copasa. Ambas soluções foram executadas de forma frágil, suscetíveis a eventualidades. Em um dos casos, por exemplo, usaram lata de tinta como caixa de passagem, deixando-a sujeita à corrosão.

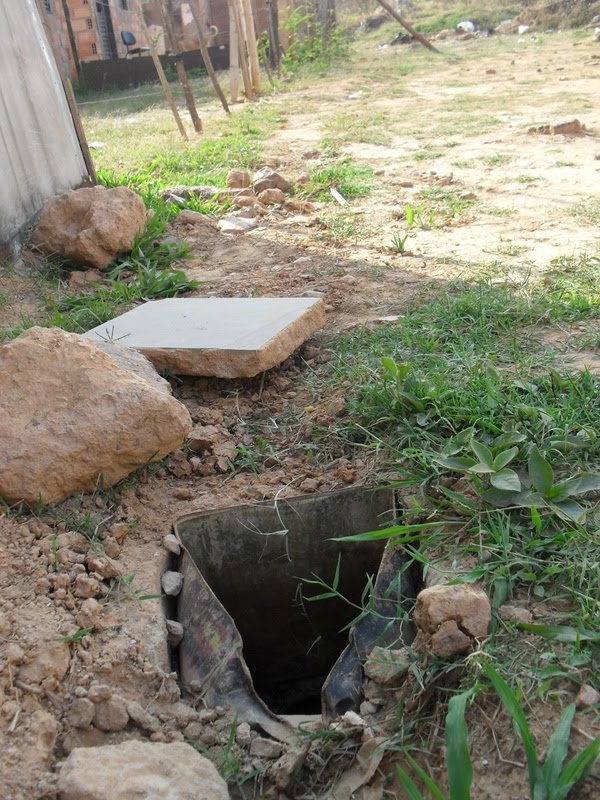

Lata de tinta usada como caixa de passagem

Pneu usado para contenção

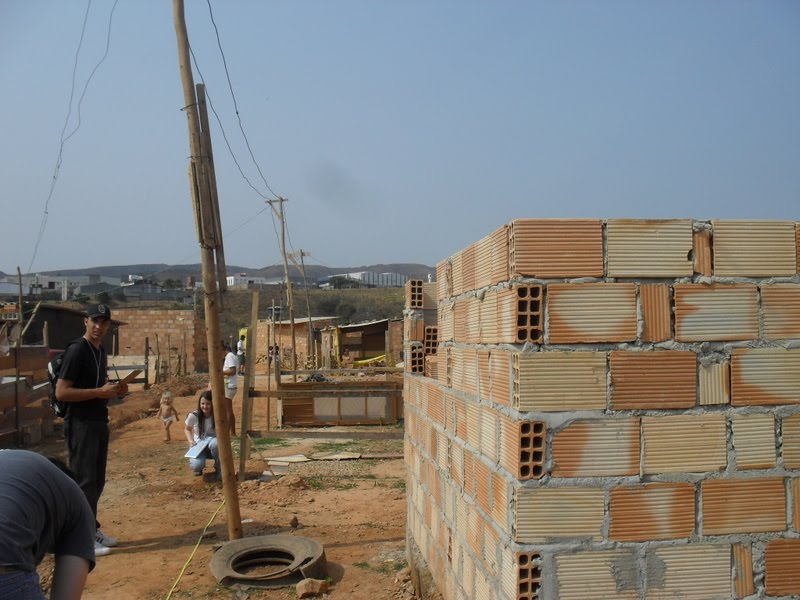

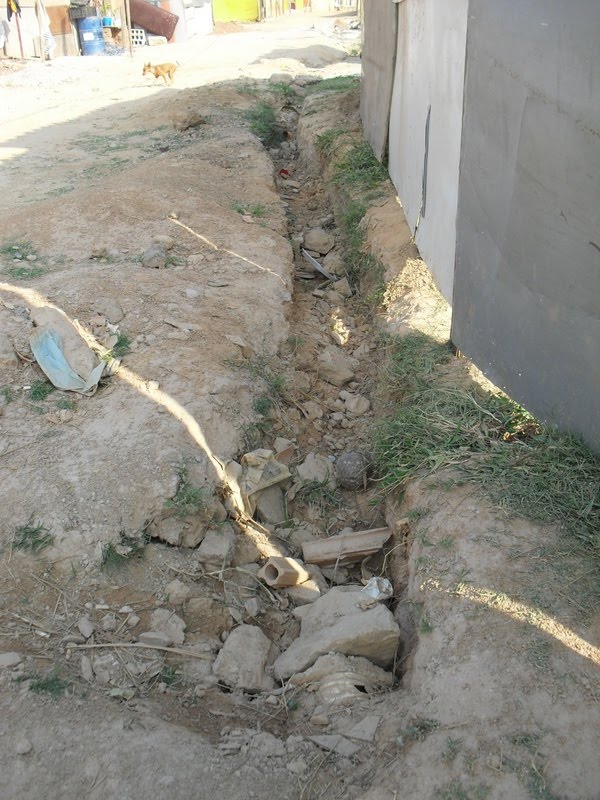

Presença de entulho em vala de esgoto iniciada

Vala para esgoto ligada ao poço de visita

Segunda reunião de preparação para a assembleia com moradores

Data: 14/09/2010

Objetivo: Continuar as discussões sobre esgoto e lixo, iniciadas no dia 13/09, para organizar a estrutura da assembleia com a Comunidade Irmã Dorothy 1.

Resumo:
A equipe discutiu as vantagens da mediação no processo de construção da rede de esgoto e qual seria o produto final produzido pela troca de conhecimento entre os envolvidos. Os moradores já estavam envolvidos em um processo de busca por soluções para a questão do esgoto, independente da participação do Diálogos, mas a participação do grupo nesse processo pode ser importante para facilitar um planejamento global, em detrimento de soluções pontuais, facilitar a negociação entre os próprios moradores, reduzir custos devido ao planejamento das ações, facilitar o acesso à informações técnicas e, principalmente, possibilitar a autonomia dos envolvidos a partir da troca de experiências. Ao final do processo, o objetivo é apresentar uma proposta do sistema de esgotamento sanitário, com esquemas para execução e planejamento financeiro e quantitativo de materiais, que possa ser reproduzido em outras comunidades.

As discussões sobre o funcionamento da rede de esgoto continuaram.

Primeira reunião de preparação para a assembleia com moradores

Data: 13/09/2010

Objetivo: Discutir as questões relacionadas ao lixo e ao esgotamento sanitário para apresentar em assembleia com a Comunidade.

Resumo:
Na reunião foram discutidas as questões do esgotamento sanitário e da destinação do lixo. As discussões que envolvem a construção da rede de esgoto foram direcionadas para um sistema de rede condominial, com tubos de PVC, devido à falta de acesso à informação sobre sistemas alternativos. O sistema convencional deverá ser adaptado à realidade da Comunidade, o que gerou muitas dúvidas que deverão ser sanadas posteriormente. Questões fundamentais para a construção da rede foram citadas, como: participação dos moradores nas discussões e execução; junções por meio de caixas de inspeção, que podem ser coletivas; inclinação da rede principal de 1% e tubos de 100mm; recobrimento e profundidade adequados ao fluxo; direcionamento da rede para os pontos da rede da Copasa. Muitas dúvidas relacionadas ao funcionamento da rede de esgoto permaneceram e o grupo deverá pesquisar sobre elas para posteriormente produzir uma cartilha.

A questão do lixo deverá ser discutida com os moradores como uma função deles no cuidado do meio ambiente, da imagem da ocupação e, principalmente, da saúde da população.

Visita com engenheiro sanitarista

Data: 03/09/2010

Objetivo:

Resumo:

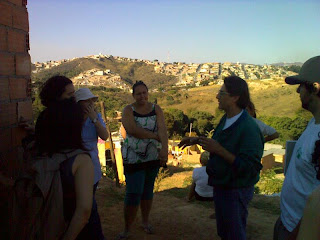

Discussões sobre o esgoto com o engenheiro sanitarista

Reunião com o Grupo Praxis sobre a pesquisa Diálogos

Data: 23/08/2010

Objetivo: Informar a todos do grupo Praxis o que temos feito na Dorothy e ouvir sugestões.

Resumo:
O andamento da pesquisa foi apresentado para todo o grupo Praxis, o qual concordou com os encaminhamentos dados e sugeriu novas soluções e referências.

Após comunicarmos sobre o andamento da pesquisa Diálogos, os demais integrantes do grupo Praxis se posicionaram a favor do direcionamento que temos dado, priorizando as causas coletivas como lixo, contenção, drenagem e esgoto. Eles sugeriram uma possível solução para o resíduo sólido: conscientizar os moradores de que lixo pode virar dinheiro. Se devidamente organizado, o lixo pode ser vendido e reciclado ou usado para artesanato. Discutimos sobre a construção de um banheiro coletivo, o qual poderia estar articulado com outro equipamento como centro comunitário. Dessa forma, alguns moradores poderiam esperar a execução da rede coletiva sem ter que fazer uma fossa em casa. Além disso, recomendaram como referência o Intituto Kairós e o livro Arquitetura Popular Brasileira, de Gunter Weimer.

Segundo dia do levantamento com GPS

Data: 21/08/2010

Objetivo: Finalizar a etapa de entrevistas aos moradores e medições das construções das casas da Comunidade Irmã Dorothy 1.

Resumo:
Foram acrescentados dois itens a todas as entrevistas, que questionavam quais eram as demandas coletivas e individuais de cada família. As entrevistas que ficaram incompletas no primeiro dia de levantamento foram completadas, algumas entrevistas em casas que estavam vazias foram concluídas e as medições das construções foram finalizadas. Foram entrevistados 52% dos lotes/construções.

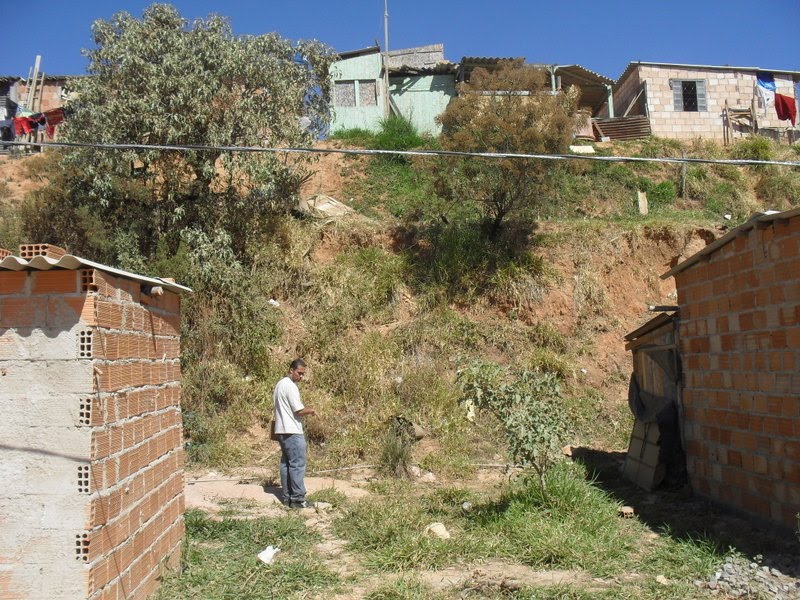

Medições para finalizar o levantamento físico

Moradores conversando com a equipe

Nas entrevistas, foram contabilizados 139 moradores, sendo a maioria composta por homens. 93% da população possui até 34 anos e não existem moradores com mais de 64 anos.

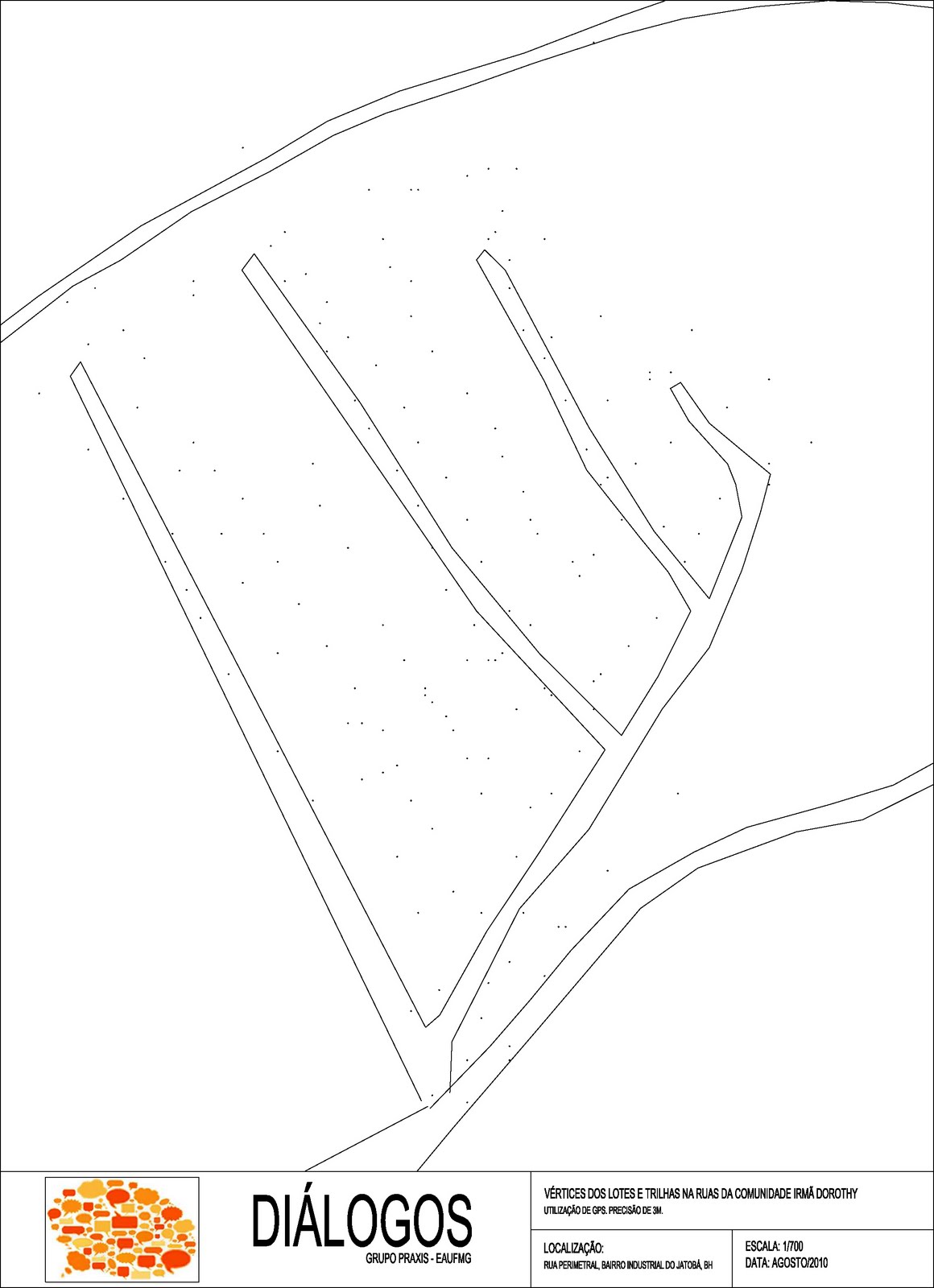

Pontos e trilhas marcados com GPS

Lotes delimitados a partir dos pontos marcados com GPS

Mapa produzido

Primeiro dia do levantamento com GPS

Data: 14/08/2010

Objetivo: Realizar um levantamento em campo com GPS de pontos e percursos pré-determinados e identificar as características das famílias e casas construídas na Comunidade Irmã Dorothy 1.

Resumo:
Na visita, foram realizados três tipos de levantamentos: levantamento com GPS, entrevista com moradores e levantamento físico das edificações. O objetivo do levantamento com GPS foi a determinação do traçado das vias e dos lotes, tendo como base o croqui inicial, a partir do georreferenciamento dos vértices de cada lote. Na etapa de entrevistas foram levantados os seguintes dados: nome do responsável pela residência; local da moradia anterior; tempo na ocupação; quantidade e descrição dos ambientes da casa; características dos moradores como sexo, idade e atividade que desenvolve; infraestrutura da moradia a partir da descrição dos sistemas de esgoto, luz, abastecimento de água e destinação dos resíduos sólidos. No levantamento físico do edifício foi realizada uma medição, que gerou um croqui da implantação da casa no lote, e foram observados os materiais de vedação, cobertura e acabamento das edificações, bem como o estado de conservação em relação ao conjunto.

Levantamentos e entrevistas com moradores

O levantamento com GPS e a etapa do levantamento físico que envolvia a observações dos materiais de construção foram concluídas. Foi mapeado que a maioria das construções são de alvenaria, telha de fibrocimento e não possuem revestimento externo. As entrevistas e a etapa do levantamento físico, que inclui a medição das construções, não foram concluídas e a equipe retornará para finalizá-las.

Participaram do levantamento, além da equipe Diálogos, os alunos da OFIAUP Assentamentos Precários e voluntários, totalizando 28 pessoas.

Equipe Diálogos, voluntários e alunos da OFIAUP
